fastATE Technologie
FastATE ist eine Technologie zur Integration von ATEs, basierend auf der Verwendung intelligenter Module (Modularität), um eine schlüsselfertige Lösung zu erstellen. Jedes Modul deckt eine der benötigten Funktionen des Prüfstandes ab und teilt mit Hilfe des CAN-Bus Informationen mit den restlichen Modulen. Ein Prüfstand, der diese Technologie verwendet, reduziert in seiner Architektur die Verdrahtung auf ein Minimum. Diese Intelligenz konzentriert sich nicht auf einen einzigen Controller, der alle I/Os empfangen muss, sondern auf die einzelnen Module.
MMI

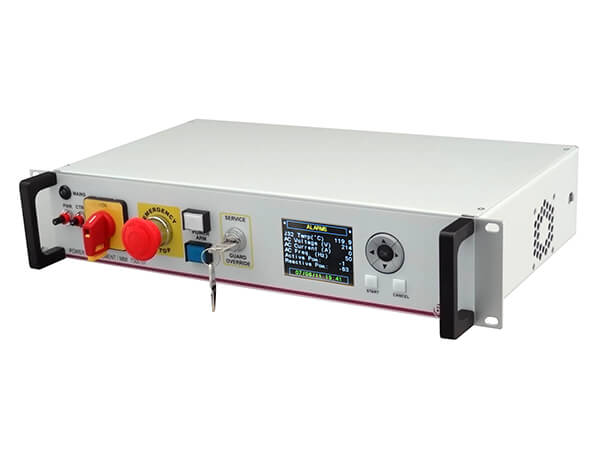

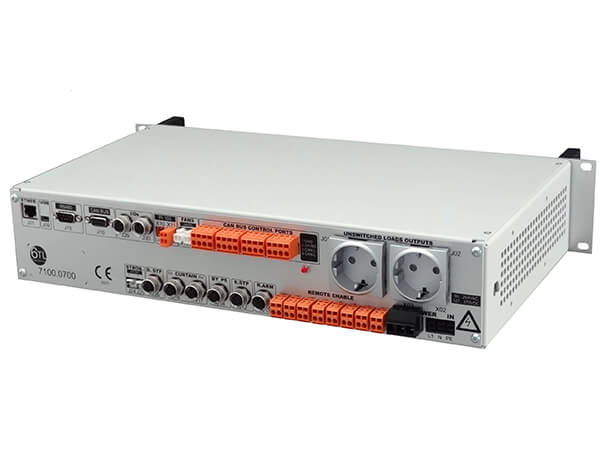

MMI: Safety & Power Management
Artikelnummer: SISH73000301 / SISH73000700
Das MMI-Modul (Man-Machine-Interface) erfüllt als das Herzstück eines Prüfstands sicherheitsrelevante Aufgaben, wie Prüfstandüberwachung und Energieverwaltung, deren Bearbeitungszeit durch dieses Modul deutlich reduziert wird. Diese Aufgaben müssen in jedem Rack-basierten Testsystem abgedeckt sein. Denn Funktionen wie Sicherheitsrelais, EPO, Ein/Aus, die Kommunikation zum Operator und weiteres, sind bereits im 6TL MMI integriert.
Erfüllte Sicherheits-Richtlinien: EN 60947-5-1, EN 60204 and VDE 0113-1
Zusätzlich wurden von 6TL weitere Funktionen implementiert, die meist erwünscht sind, doch nur selten umgesetzt werden. Gründe hierfür sind die Entwicklungszeit für jede Sonderlösung und die hohen Engineering-Kosten, sowie die Integrationszeiten.
Aufgaben des MMI sind z.B. die automatisierte Temperaturüberwachung sowie die dazugehörige Lüftersteuerung, programmierbare I/Os, die Erfüllung der Sicherheitsstandards, Lichtschranken, Steuerung am System, Anzeigen, Alarmeinstellungen und Betriebszeiten.
PDU

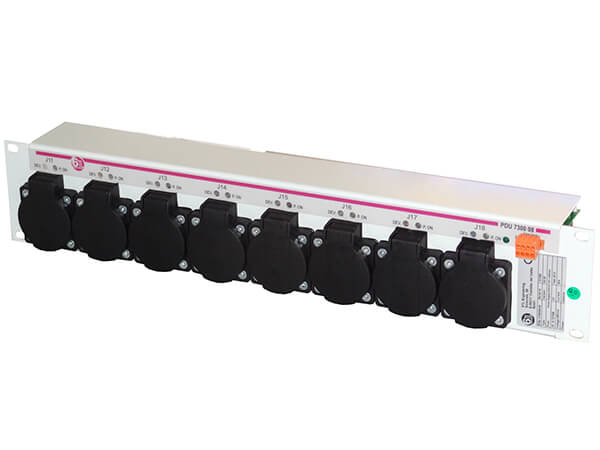

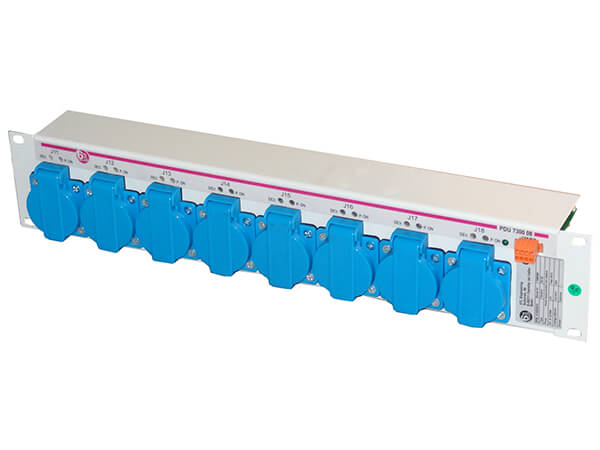

PDU: Power Distribution Unit
Artikelnummer: SISH730008xS
Die PDU (Power Distribution Unit) gestaltet als intelligente Stromverteilung Ihr Testsystem effizienter. Mit 8 CAN-Bus-gesteuerten, geschalteten und überwachten Anschlüssen (mit der Option für verschiedene Länder und Standards) bietet dieses Modul dem ATE-Entwickler die Möglichkeit, die Stromversorgung der im Rack integrierten Geräte zu steuern, sowie eine sequenzierte und saubere Startroutine des Testsystems zu realisieren.
Der Verbrauch des Prüfstandes wird durch gezieltes An- bzw. Ausschalten der unterschiedlichen Anschlüsse effizient reduziert.
FastATE Testzubehör

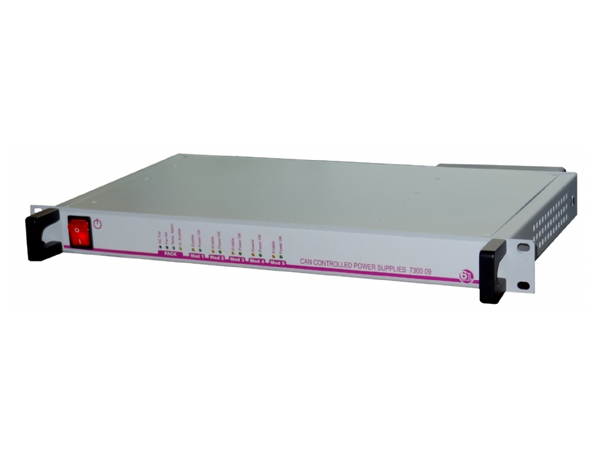

CAN-Bus-gesteuerte Stromversorgung 510W
Artikelnummer: SISH73000900
- 19" Rackmontage, 1HE
- Ausgänge: 5 V / 40 A; 2x12V / 20A; 24V / 3A
- I sense und V trim
- Verwendet VPC iCon-Anschlüsse

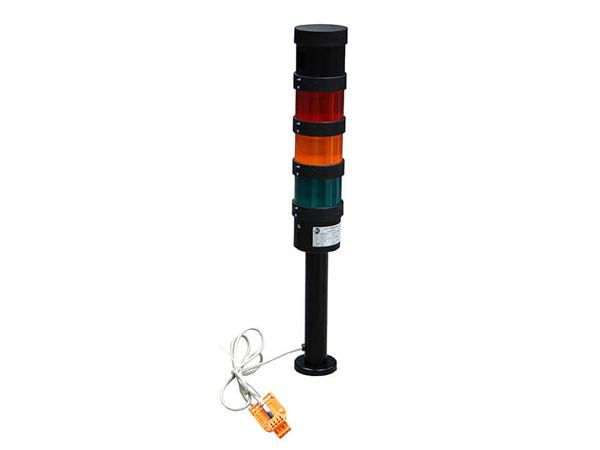

CAN-Bus-gesteuerter dreifarbiger Lichtturm
Artikelnummer: SISH78001000
- Abnehmbare Statusanzeige der Testplattform mit hoher Helligkeit und einem Durchmesser von 70 mm
- Magnetfixierung
- CAN-Bus Steuerung "Plug & Play"
- Optionaler akustischer Alarm mit 106 dB

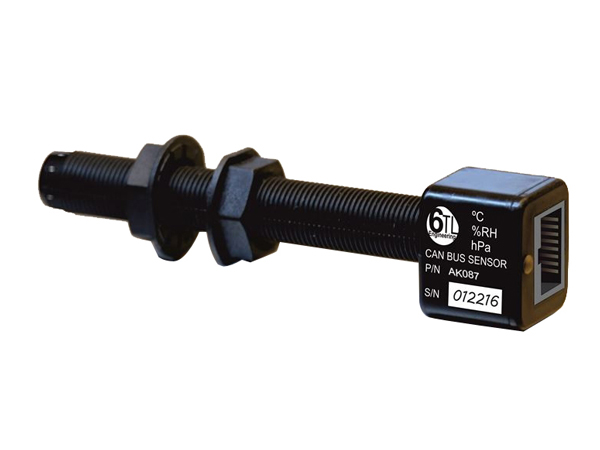

CAN-Bus-gesteuerter Temperatur-, Feuchtigkeits- und Druck-Transmitter
Artikelnummer: SISAK087
- Relative Luftfeuchtigkeit: Genauigkeit + 2%
- Temperatur: Genauigkeit + 0,2ºC
- CAN-Bus-Schnittstelle mit 50 kbit/s
- Kostengünstige RJ45-Buchse
- Spricht bis zu 16 Einheiten an
- LabVIEW-Treiber verfügbar

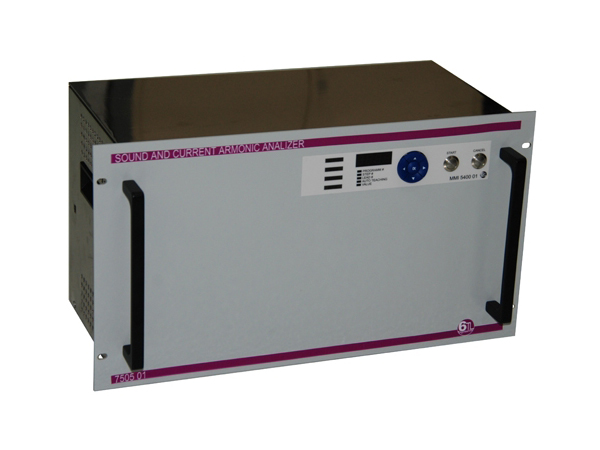

Sound Harmonics und Stromanalysator
Artikelnummer: SISH74050100
- Zeitliche und spektrale Schall- und Stromverbrauchsanalyse.
- Vergleich der erfassten Daten mit den Stammdaten zur Ermittlung von OK oder NOT OK
- Reaktion in High-Speed
- Kommunikation mit der SPS der Produktionsmaschine
- Ethernet-Kommunikation mit der Produktionsdatenbank

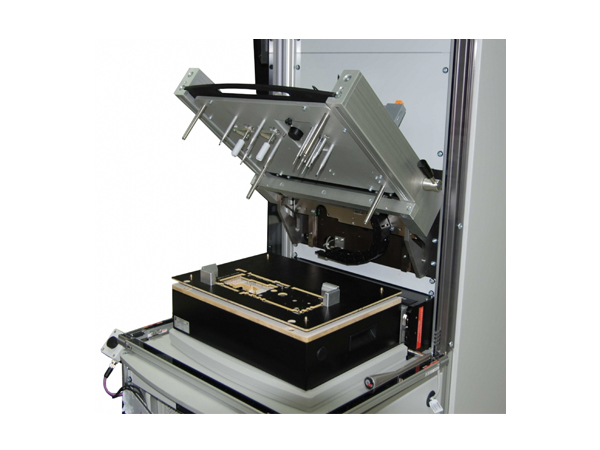

Präzisionsschubsystem mit Flipper
Artikelnummer: SISH71007100
- Einfaches Laden und Entladen des DUT dank der Flip-Funktion des Flipper-Moduls.
- Kombinierter Test (Hipot, ICT & Funcional)
- Rack & Stack Modul für 19" Rahmen
- 6 U Höhe (266,7 mm / 10,5 ")
- Druckkraft bis 900N (mehr als 400 Nadeln @ 2N)
- Stromversorgung 230V 50-60 Hz. Druckluft nicht erforderlich
- Hohe Dynamik und präziser CNC-Servoregler
- PCB-Bereiche bis zu 232x358mm. Größere Flächen auf Anfrage verfügbar.
- Steuern Sie entweder über CAN-Bus oder digitale I/O.
- Virtuelles Bedienfeld
- Wechselkassette für oberes Nagelbett oder Aktuatoren
- Minimale elektrische Verbindungen
