6TL-36 In-Line Test System

6TL-36

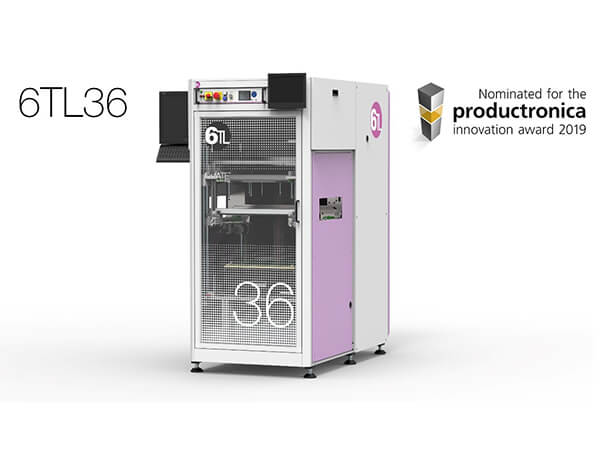

Unser Partner 6TL Engineering wird auf der diesjährigen Productronica den neuen Test-Handler 6TL-36 als erstes Inline Test System auf dem Markt vorstellen, das auch RF (Radio Frequency) Tests in Produktionslinien integriert. Darüber hinaus bietet unser modularer FastATE Aufbau die Möglichkeit, mehrere Teststationen in eine Produktionslinie aufzunehmen, für koordiniertes und paralleles arbeiten und um die Testzykluszeiten zu verkürzen.

Als Weiterentwicklung der 6TL-33 Inline Testsysteme hat 6TL Engineering den neuen 6TL-36 als High-End-Lösung für die neuesten Herausforderungen des IoT (Instrument under Test) und die Herstellung vernetzter Produkte (Wifi, Bluetooth etc.) entwickelt.

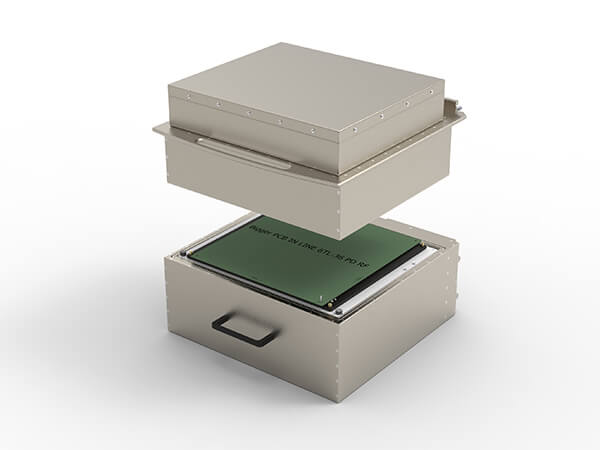

Der neue 6TL-36 Testhandler ist in der Lage, alle gängigen Tests für die Elektronikfertigung (MDA, ICT, Funktionstest und Boundary Scan) durchzuführen. Zusätzlich kann eine für Funkfrequenzen geschirmte Box (Faradayscher Käfig) mit einer Dämpfung von 55 dB/6 GHz integriert werden. Dies bedeutet, dass auch Funkfrequenztests in der Testlinie durchgeführt werden können.

Mit diesen Funktionen stellt der 6TL-36 eine zukunftssichere Lösung für den Inline-Test von Produkten mit jeder Technologie dar, einschließlich solcher mit drahtlosen Protokollen.


Download Datenblatt 6TL-36
Download Übersicht aller 6TL-Inline-Systeme

Spezifikationen

  • Plattform Betrieb: In-Line
  • Typ: Test Handler mit 19" Rack und Bypass
  • Handling Zeit: 3,5s (von "DUT-detected" bis "ready-to-test")
  • Maße (BxTxH): 800 x 1500 x 1800mm
  • Gewicht: 440 Kg
  • Niederhaltereinheit: automatische Niederhalterung, max. 4000 kg
  • Testadaptertyp: Ober- und Unterplatte (beidseitiges Testen); RF test, ICT, ISP and FCT
  • PCB Test-Fläche (min-max):50x50mm - 388x382mm (340x350mm für RF)
  • PCB Kante: min. 3mm
  • Max. Höhe der Komponenten oben: 90mm
  • Max. Höhe der Komponenten unten: 30mm
  • Kapazität: 19" Rack 20U
  • Schnittstelle: 25-Slot Schnittstelle (9025 von VPC)
  • Plattform Manager: MMI (Man Machine Interface H73000700) für Leistung, Temperatur und Sicherheitsmanagement
  • Platform Controller: IPC
  • SMEMA: SMEMA Extended, SMEMA-Hermes
  • Display: 14" touch TFT Monitor und 22" TFT inline Master
  • Tastatur und Maus: Tastatur mit EU-Layout und Trackball
  • Druckluft bis 6 bar
  • CE zertifiziert, ESD sicher
