HiPot Test Matrix – Spannungsfestigkeit

Um die Sicherheit eines Produkts gewährleisten zu können, werden durch den HiPot (High Potential) Test Komponenten, Produkte und Lösungen auf Spannungsfestigkeit geprüft.

Bei dem Test werden Spannungen eingesetzt, die weit über der Betriebsspannung des Gerätes liegen.

Die Aufgabe

Der Hipot Test, den die Hersteller nach den CE-Richtlinien für die Sicherheitsprüfung durchführen müssen, basiert auf den Standards der IEC (International Electrotechnical Commission) und der EN (Europäische Normen). Einige dieser Richtlinien schreiben die Verwendung eines Hipot-Testers mit einer Leistung von bis zu 500VA vor.

Doch um von dem Differentialspannungsausgang der Hochspannungsquelle auf die vielen Testpunkte kommen zu können, muss man diese Spannung sicher schalten und multiplexen können.

Die Lösung

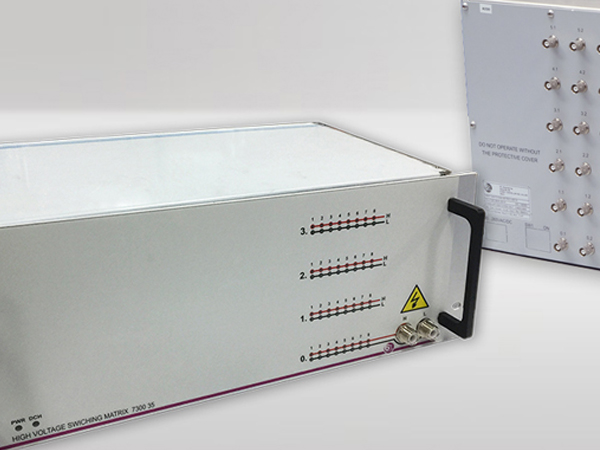

Die 19'' Hochspannungsmatrix wurde entwickelt, um das hohe Spannungspotential schalten zu können und so gezielt die Kontaktstellen auswählen zu können, über die der Hipot Test an Motoren, Haushaltsgeräten, Leiterplatten oder weiteren Geräten durgeführt wird.

Versorgt mit einem CAN Bus, ist die Software gesteuerte Schaltmatrix eine flexible und skalierbare Lösung, die es Ihnen erlaubt, die Spannungsfestigkeitsprüfung zu automatisieren und dabei von der Sicherheit zu profitieren.

Diese Matrix verfügt über ein NC-Ralais (normaly closed), das zwei Ausgangsklemmen mit einem hochohmigen Widerstand kurzschließt, sodass sich eventuelle statische Ladungen im Testadapter oder im System vor dem nächsten Testvorgang entladen können und weder Prüfstand, DUT noch Operator gefährdet werden können.

Je nach Anforderungen des Testsystems, ist die Hochspannungs-Schaltmatrix für 5KV (Version A), 10KV (Version B) und 15KV (Version C) ausgelegt. Jeweils mit bis zu 48 Kanälen.
